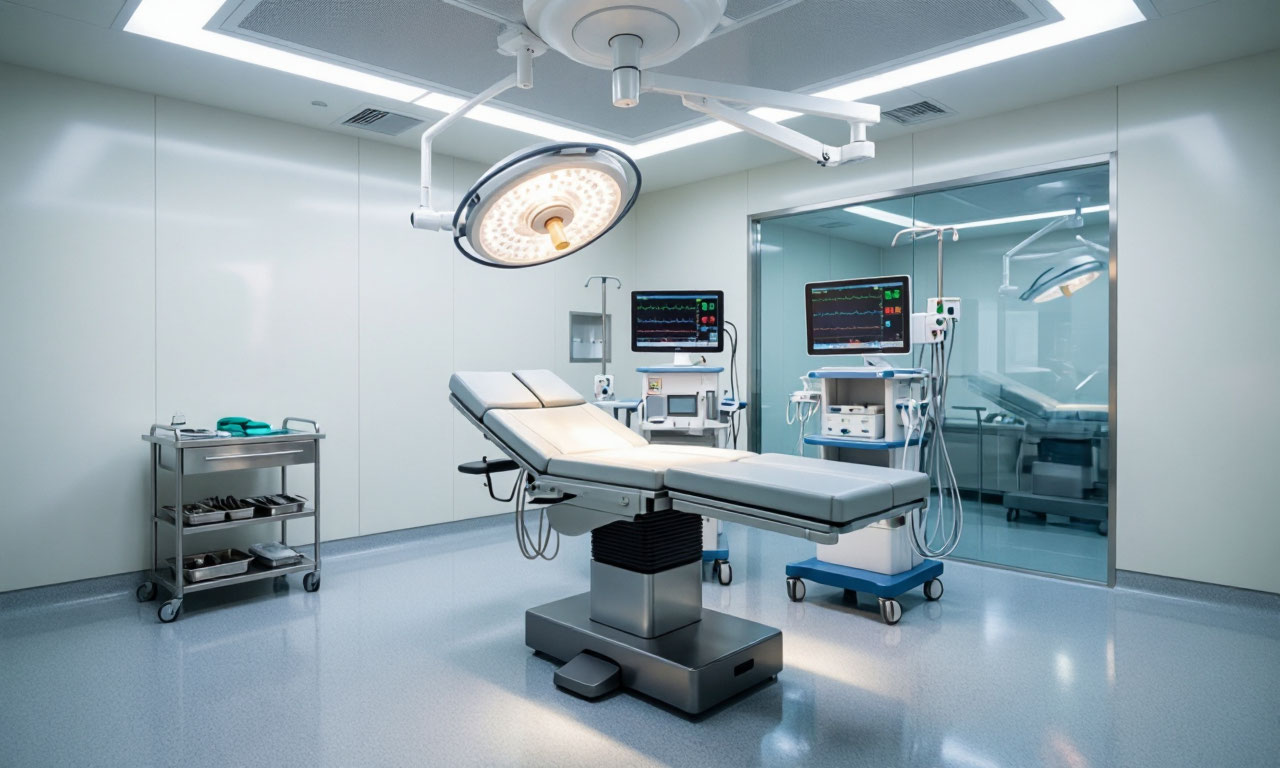

Оснащение операционного блока представляет собой сложный инженерно-технический комплекс, где каждый элемент подчиняется главной задаче обеспечению безопасности пациента и созданию оптимальных условий для работы хирургической бригады. Современная операционная это высокотехнологичное пространство, в котором интеграция оборудования достигает такого уровня, что позволяет выполнять вмешательства с минимальной инвазией и максимальной точностью.
Техническое оснащение, будь то столик для операционной или стойка вентиляции напрямую влияет на продолжительность операции, риск послеоперационных осложнений и скорость восстановления пациента.
Каждый модуль операционной выполняет строго определенные функции, а их совокупность формирует среду, в которой хирург может полностью сосредоточиться на манипуляциях. Эргономика размещения оборудования, безупречная стерильность и функциональная надежность три кита, на которых строится организация рабочего процесса в операционном зале. Рассмотрим ключевые элементы оснащения, без которых проведение большинства современных хирургических вмешательств невозможно.

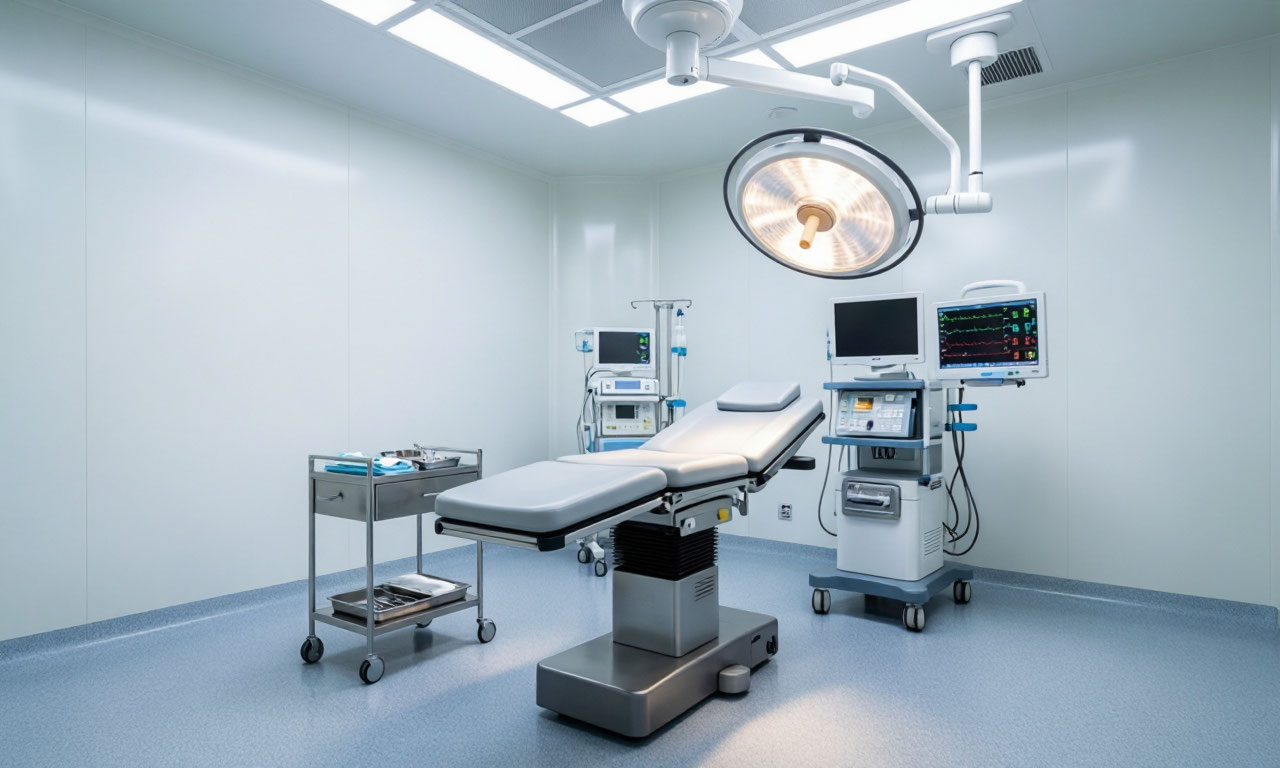

Столик для операционной: основа хирургического процесса
Операционный стол представляет собой базовый элемент оснащения, определяющий доступ хирурга к анатомической области и положение пациента во время вмешательства. Современные модели оснащаются электрическими приводами, позволяющими плавно регулировать высоту столешницы, угол наклона по продольной и поперечной оси, а также изменять конфигурацию отдельных сегментов.
Такая функциональность критически важна при операциях на позвоночнике, органах брюшной полости и травматологических вмешательствах, где требуется быстрое изменение положения тела пациента без его дополнительного перемещения.
Технические характеристики современных операционных столов включают рентгенопрозрачные столешницы, позволяющие использовать интраоперационные С-дуги и другие системы визуализации без перемещения пациента. Грузоподъемность профессиональных столов достигает 250-350 килограммов, что обеспечивает возможность проведения операций у пациентов с избыточной массой тела.
Материалы столешницы и подвижных элементов подбираются с учетом многократных циклов дезинфекции и устойчивости к агрессивным химическим составам, используемым для обработки операционной.
Инструментальные столики играют вспомогательную, но не менее важную роль в организации хирургического процесса. Они предназначены для размещения стерильных инструментов и расходных материалов в непосредственной близости от операционного поля. Конструкция таких столиков обычно включает три яруса из нержавеющей стали с защитными бортиками, колесные опоры с фиксаторами для обеспечения стабильности во время операции.
Нагрузка на столешницу может достигать 50 килограммов, а наличие ручки для транспортировки облегчает перемещение столика в пределах операционного блока.
Бестеневая лампа! Технология идеального освещения
Качество освещения операционного поля напрямую влияет на точность хирургических манипуляций и зрительное утомление хирурга. Бестеневые операционные лампы решают эту задачу с использованием передовых оптических технологий и светодиодных источников света. Основная техническая характеристика, определяющая эффективность такого светильника уровень освещенности, достигающий 160 000 люкс, что обеспечивает визуализацию мельчайших деталей в глубине операционной раны.
Ключевая особенность бестеневой лампы конструкция, позволяющая устранять тени, образующиеся от головы, плеч и инструментов хирурга. Это достигается за счет множества светодиодов, расположенных по окружности световой головки и создающих перекрестные световые пучки. Технология позволяет регулировать диаметр светового пятна в диапазоне 160-280 мм, адаптируя освещение под конкретную операцию от микрохирургии до полостных вмешательств.
Цветовая температура современных LED-светильников регулируется в диапазоне 3800-5000 Кельвинов, а индекс цветопередачи достигает 95 единиц, что обеспечивает максимально точное восприятие естественных цветов тканей.
Термическое воздействие на операционное поле минимально повышение температуры не превышает 2°C, что предотвращает пересыхание тканей и образование тромбов в ране. Срок службы светодиодных чипов достигает 50 000 часов, что в десятки раз превышает ресурс галогенных ламп. Управление осуществляется через сенсорные панели или стерилизуемые рукоятки, позволяющие хирургу самостоятельно регулировать параметры освещения в ходе вмешательства.
Анестезиологическая станция! Управление жизненно важными функциями
Анестезиологическая станция это центральный элемент системы жизнеобеспечения пациента во время операции, объединяющий наркозный аппарат, вентилятор и систему газового мониторинга. Современные станции спроектированы для проведения низкопоточной анестезии, что позволяет сократить расход анестетиков и минимизировать их выброс в атмосферу операционной.
- Многокомпонентная система газомониторинга анализирует концентрацию кислорода, углекислого газа, закиси азота и ингаляционных анестетиков в каждом дыхательном цикле.
- Встроенный респиратор с системой компенсации свежего газа гарантирует постоянное поддержание заданной концентрации анестетика независимо от дыхательных усилий пациента. Возможность контроля давления в дыхательном контуре и использования режима положительного давления конца выдоха (РЕЕР) предотвращает развитие ателектазов и повреждение легочной ткани.
- Некоторые модели включают мониторинг биспектрального индекса и нейромышечной проводимости, позволяя анестезиологу объективно оценивать глубину наркоза и степень миорелаксации.
- Станция комплектуется испарителями для всех современных ингаляционных анестетиков севофлурана, изофлурана, десфлурана и галотана.
Технические кансоли с газовыми разъемами обеспечивают подключение к централизованной системе подачи медицинских газов или к баллонам с кислородом, закисью азота и сжатым воздухом. Мобильные тележки с колесными опорами позволяют перемещать станцию между операционными, что особенно актуально для клиник с ограниченным количеством специализированных блоков.
Операционное поле! Организация и подготовка
Операционное поле представляет собой область тканей пациента, подвергающуюся хирургическому воздействию, и его подготовка регламентируется строгими протоколами. Кожная антисептика выполняется с использованием растворов, обладающих пролонгированным бактерицидным действием, чаще всего на основе повидон-йода или хлоргексидина. Границы обрабатываемой зоны значительно превышают предполагаемый разрез, что создает защитный барьер и предотвращает инфицирование из прилежащих участков кожи.
Изоляция операционного поля осуществляется с помощью стерильных простыней, фиксируемых специальными зажимами или адгезивными пленками. Окончатые простыни с отверстием в зоне вмешательства позволяют хирургу работать через ограниченный доступ, минимизируя риск контаминации. Современные хирургические пленки с антимикробным покрытием дополнительно защищают края раны от миграции бактерий с поверхности кожи. Весь процесс разметки и подготовки поля документируется с фиксацией времени обработки и используемых антисептических средств.
Освещение операционного поля критический фактор, влияющий на качество вмешательства. Бестеневая лампа устанавливается так, чтобы обеспечить прямую подачу света в глубину раны без затенения инструментами и руками хирурга. Дополнительные источники света, в том числе налобные LED-светильники, используются при микрохирургических вмешательствах для подсветки труднодоступных участков.
Стерилизационный блок- гарантия инфекционной безопасности
Стерилизационный блок операционной обеспечивает обработку инструментов и материалов, контактирующих с операционной раной. Основные методы стерилизации автоклавирование при высоком давлении и температуре, газовый метод с использованием этиленоксида и плазменная стерилизация. Выбор метода определяется материалом инструмента и его конструктивными особенностями: оптические системы и электронные компоненты обрабатываются холодными методами.
- Специализированные стерилизационные блоки для хирургических моторов и наконечников позволяют помещать в камеру микромотор вместе с кабелем, прямой и угловой наконечники. Такая конструкция обеспечивает полную стерильность всего активного инструментария, исключая контаминацию в процессе сборки.
- Металлические лотки и контейнеры с перфорацией обеспечивают равномерный доступ стерилизующего агента ко всем поверхностям инструментов.
Контроль качества стерилизации осуществляется химическими и биологическими индикаторами, встроенными в каждую загрузку. Регистрация параметров цикла температуры, давления и времени экспозиции позволяет отслеживать стабильность процесса и предотвращать сбои. Разделение потоков чистого и использованного инструмента организуется на уровне планировки операционного блока с выделением грязной и чистой зон стерилизационной.
Хирургический отсос. Удаление крови и жидкостей
Хирургический отсос (аспиратор) предназначен для удаления крови, гноя, экссудата и ирригационных растворов из операционной раны, обеспечивая чистоту операционного поля и визуализацию анатомических структур. Профессиональные модели создают вакуум до 93 кПа с производительностью 70-80 литров в минуту, что достаточно для интенсивного кровотечения и лапароскопических вмешательств. Поршневой насос с тепловой защитой обеспечивает бесперебойную работу на протяжении длительных операций.
Конструкция отсоса включает две или более емкости для секрета объемом до 4 литров каждая, выполненные из ударопрочного поликарбоната для визуального контроля наполнения. Встроенный антибактериальный фильтр предотвращает выброс патогенных микроорганизмов в воздух операционной при откачке газа. Регулятор вакуума позволяет точно дозировать силу аспирации в зависимости от характера вмешательства: для нейрохирургии требуется низкий вакуум, для удаления крупных сгустков максимальный.
Мобильные модели оснащаются антистатическими роликами с фиксаторами и педалью-выключателем, позволяющим хирургу или операционной сестре управлять аспирацией без помощи рук. Эргономичный корпус из ударопрочного пластика и многоразовые силиконовые трубки упрощают санитарную обработку. Многие современные системы включают функцию ирригации, позволяющую подавать стерильный раствор в рану для промывания.
Интраоперационный мониторинг. Контроль функционального состояния
Интраоперационный мониторинг представляет собой комплекс методик непрерывного наблюдения за состоянием нервной системы и жизненно важных органов в ходе операции. Основная цель предотвращение структурных повреждений и своевременное обнаружение опасных отклонений.
- В нейрохирургии мониторинг включает регистрацию соматосенсорных и моторных вызванных потенциалов, электромиографию и электроэнцефалографию, позволяя хирургу корректировать тактику при появлении признаков ишемии или травмы нервных структур.
- Мониторинг гемодинамики включает непрерывное измерение артериального давления, центрального венозного давления, частоты сердечных сокращений и насыщения крови кислородом.
Инвазивные методы с использованием катетеров в лучевой артерии обеспечивают точность показателей, критически важных при операциях на сердце и магистральных сосудах. Современные мониторы отображают тренды параметров, позволяя анестезиологу прогнозировать ухудшение состояния и принимать упреждающие меры.
В структуре нейрофизиологического обеспечения интраоперационный мониторинг является неотъемлемым элементом наряду с предоперационным и послеоперационным функциональным обследованием. Организационно эти исследования проводятся специализированными лабораториями в составе отделений клинической нейрофизиологии. Применение мониторинга в хирургии позвоночника, удалении опухолей головного мозга и сосудистых вмешательствах значительно снижает риск неврологических осложнений.
Эндоскопическая стойка- платформа минимально инвазивной хирургии
Эндоскопическая стойка объединяет оборудование для выполнения малоинвазивных вмешательств, обеспечивая визуализацию, освещение и инструментальную поддержку операций через проколы и естественные отверстия. Центральный элемент видеосистема высокой четкости с камерой, подключаемой к жесткому или гибкому эндоскопу. Изображение с линзовой оптики передается на монитор без задержек, обеспечивая хирургу многократное увеличение операционного поля.
Осветитель генерирует мощный световой поток, подаваемый через оптоволоконный световод к дистальному концу эндоскопа. Инсуффлятор дозированно подает медицинский углекислый газ в полость тела, создавая рабочее пространство за счет пневмоперитонеума или пневмоторакса.
Скорость подачи и температура газа задаются индивидуально, обеспечивая стабильное давление без переохлаждения тканей.
Коагуляционные системы, входящие в состав стойки, позволяют рассекать и коагулировать ткани с минимальной кровопотерей. Используются как электрические (монополярные и биполярные), так и ультразвуковые диссекторы, выбор которых зависит от типа тканей и требуемой точности.
Ирригационно-аспирационный аппарат обеспечивает постоянное промывание операционной полости и удаление продуктов деструкции.
Все компоненты стойки интегрированы в единое управление, что позволяет хирургу и его ассистентам контролировать параметры работы оборудования без переключения между отдельными приборами.
